応用計測

ADCPでの流量観測の様子

常に、新技術を導入して新しい調査方法、観測方法を提案し、精度向上、作業効率向上を目指しています。

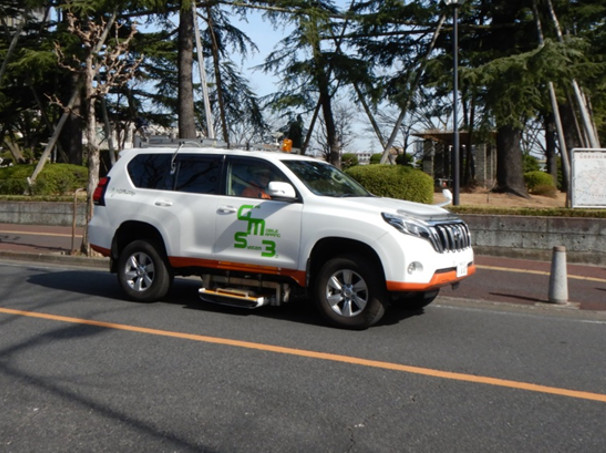

  • GMS3による調査

    道路下の空洞や地盤の緩みを原因として路面に陥没穴が発生した場合、道路利用者に重大な被害を与えることが懸念されます。

    車両下部に搭載した地中レーダは、アンテナから地中に向けて、ある程度の指向性を有するパルス波を発射すると、地中に透過された電波は媒質が異なる境界で反射します。その特性を利用し、道路下の空洞を発見します。

    また、IMS3のシステムを同時搭載することで、路面下の空洞の平面位置を三次元画像上で特定しやすくなります。

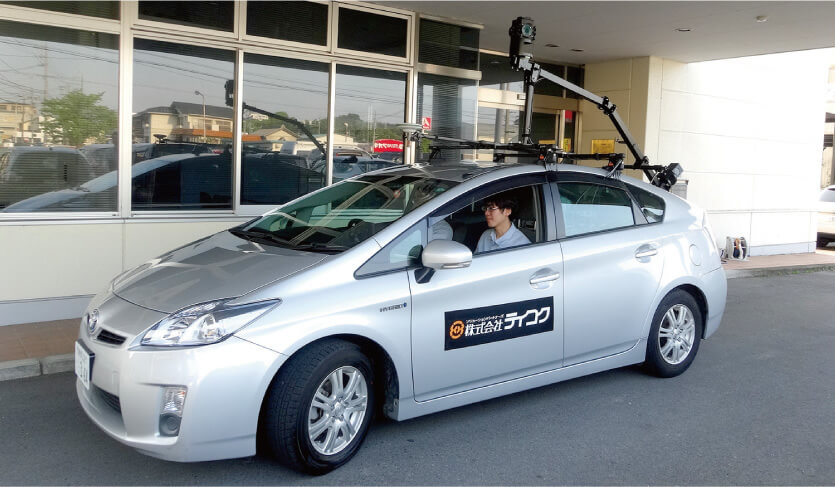

  • IMS3による調査

    IMS3による全周囲映像は、秒間最大16フレームを撮影し、2台のカメラの撮影位置や傾きを画像処理(CV演算)にて自動的に高精度に求めます。これにより映像内で地物間の距離や面積等の三次元計測が可能となります。また、搭載された高精度GNSS(GPS、GLONASS)によって、絶対座標による計測が可能です。

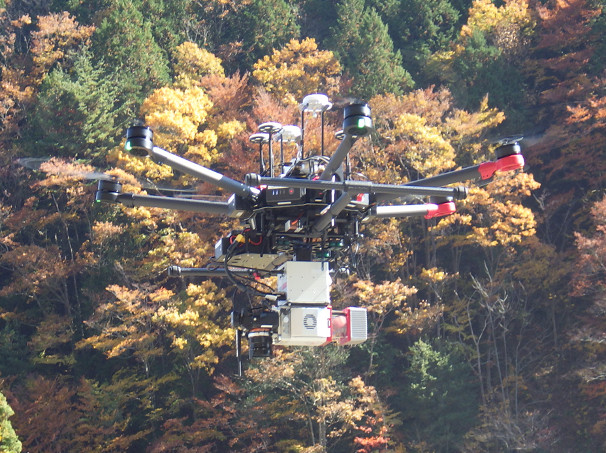

  • UAVを利用した調査

    UAVにより写真やビデオ撮影し、撮影した画像は3D化、オルソ化編集等の、写真測量に利用します。さらに、赤外線カメラを搭載してメガソーラーパネルの異常個所の検証・評価をするシステムの確立を目指しています。また、熱を感知することから、モルタル吹付の異常箇所の抽出や、湧水箇所の把握等にも利用できます。

    UAVにレーザ計測装置を搭載し、写真上で計測できない樹木下の地形形状を、点群による3次元計測データを取得します。

  • NMBを活用した調査

    船舶に取り付けたナローマルチビーム音響測深機により、河川、海岸、港湾、ダム湖等の水面下の深浅測量を行い、点群による3次元データを取得します。船舶のピッチ、ローリング等を感知するセンサーと位置情報を計測するGNSSを用い、正確に観測します。

  • ADCPを用いた調査

    超音波多層流向流速計ADCP は、水中に音波を発信し、水中の散乱体(プランクトンや塵などの浮遊懸濁物)に反射して戻ってくる音の周波数変化を計測することで流速を算出しています。

    河川水の流向流速を3次元で把握することにより、河川流量観測に加え、河床の洗掘や土砂の堆積メカニズムを解明することができ、河川の維持管理業務に有効なツールとなります。

GMS3

IMS3

UAV

NMB

ADCP

主な業務実績

令和2年度

業務名

発注者

県単 阿多岐ダム貯水池堆砂測量業務
【ナローマルチビーム】

岐阜県 郡上土木事務所

国補ダム建設(ダム再生)事業に伴う測量業務
【ナローマルチビーム】

長野県 長野建設事務所

高精度3次元画像を活用した道路台帳補正業務
【IMS3】

岐阜県建設研究センター

県単 河川維持修繕事業 法面点検 委託
【UAV三次元測量】

岐阜県 可茂土木事務所

路面下空洞調査業務委託
【GMS3】

埼玉県 県土整備部

令和元年度

業務名

発注者

県単 ダム施設管理(丹生川ダム)貯水池堆砂測量業務
【ナローマルチビーム+UAVレーザ計測】

岐阜県 高山土木事務所

高精度3次元画像を活用した道路台帳補正業務
【IMS3】

岐阜県建設研究センター

令和元年度 揖斐川下流部測量業務
【UAVレーザ計測】

国土交通省 中部地方整備局
 木曽川下流河川事務所

県単 河川局部改良事業(暮らしの安全・安心確保対策)(0県債)他委託
【航空レーザ測深】

岐阜県 美濃土木事務所

路面下空洞調査業務委託
【GMS3】

埼玉県 戸田市

平成30年度

業務名

発注者

高精度3次元画像の計測・解析及び道路台帳データ作成業務
【IMS3】

岐阜県建設研究センター

県単 阿多岐ダム貯水池堆砂測量業務
【ナローマルチビーム+UAVレーザ計測】

岐阜県 郡上土木事務所

揖斐川流量観測業務
【ADCP】

国立大学法人 岐阜大学

危機管理型水位計を利用した暫定水位検討業務
【航空レーザ計測データの活用】

岐阜県 県土整備部

公共 効果促進事業(国補正)(翌債)川上川河川測量業務
【航空レーザ測深】

岐阜県 高山土木事務所

平成29年度

業務名

発注者

高精度3次元画像の計測・解析及び道路台帳データ作成業務【IMS3】

岐阜県建設研究センター

県単 丹生川ダム貯水池測量業務【ナローマルチビーム】

岐阜県 高山土木事務所

平成29年度 美和ダム貯水池測量業務【音響測深】

国土交通省 中部地方整備局
天竜川ダム統合管理事務所

長良川ADCP河床計測業務【ADCP】

国立大学法人 岐阜大学

鳴子ダム貯水池堆砂測量【ナローマルチビーム】

国土交通省 東北地方整備局
鳴子ダム管理所

矢作ダム貯水池測量業務【ナローマルチビーム】

国土交通省 中部地方整備局
矢作ダム管理所

平成28年度

業務名

発注者

のり面点検 公共 防災・安全交付金(効果促進費)(債務)(国)156号他【IMS3】

岐阜県 高山土木事務所

高精度3次元画像の計測・解析及び道路台帳データ作成業務【IMS3】

岐阜県建設研究センター

県単 ダム管理 貯水池内測量委託【NMB・UAV】

岐阜県 恵那土木事務所

H28鬼怒川上流ダム群貯水池堆砂測量他業務【NMB】

国土交通省 関東地方整備局
鬼怒川ダム統合管理事務所

県単 ぎふの清流保全事業【ADCP】

岐阜県 大垣土木事務所

モンゴル新国際空港 IMS3撮影及び画像解析処理【IMS3】

民間企業

平成27年度

業務名

発注者

高精度3次元画像の計測・解析及び道路台帳データ作成業務【IMS3】

岐阜県建設研究センター

中野方ダム管理 貯水池内測量【UAV・NMB】

岐阜県 恵那土木事務所

IMS3による線路地物の3次元画像処理作業【IMS3】

民間企業

長良川流量観測業務【ADCP】

国立大学法人 岐阜大学

平成26年度

業務名

発注者

狩野川水際空間全周囲データ計測業務【IMS3】

国土交通省 中部地方整備局
沼津河川国道事務所

高精度3次元画像の計測・解析及び道路台帳データ作成業務【IMS3】

岐阜県建設研究センター

阿多岐ダム貯水池 堆砂容量解析業務【NMB】

岐阜県 郡上土木事務所

諏訪湖流入河川(上川)流況観測業務【ADCP】

(株)公害技術センター

馬瀬川第2ダム水質調査委託【ADCP】

岐阜県 下呂土木事務所

平成25年度

業務名

発注者

狩野川河川空間全周囲データ計測業務【IMS3】

国土交通省 中部地方整備局
沼津河川国道事務所

有松地区IMS3撮影【IMS3】

愛知県 名古屋市

美濃和紙の里周辺整備計画策定業務【IMS3】

岐阜県 美濃市

長良川流量観測業務【ADCP】

国立大学法人 岐阜大学

平成24年度

業務名

発注者

丹生川村多目的ダム貯水池測量業務【NMB】

岐阜県 宮川上流河川開発工事事務所

舞鶴若狭自動車道 嶺南東部地区市街地案内標識現況調査業務【IMS3】

民間企業
